作為壓套機廠家，直接跟鋼絲繩經營者及使用者打交道，都希望大家能生產中注意安全，昨天給大家講了一些鋼絲繩的報廢標準，今天繼續分享一些報廢標準

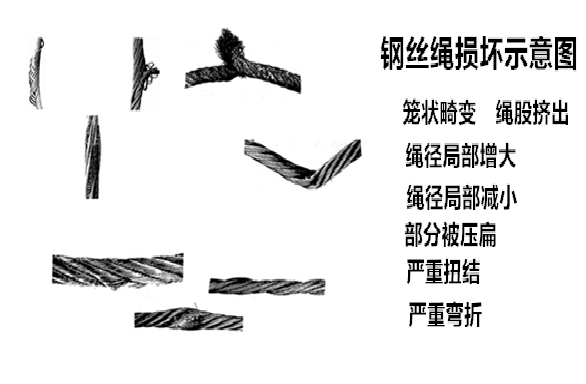

- 變形
鋼絲繩失去正常形狀產生可見的畸形稱方“變形”。這種變形部位(或畸形部位)可能引起變化，它會導致鋼絲繩內部應力分布不均勻。
鋼絲繩的變形從外觀上區分，主要可分下述幾種：
- ?波浪形
波浪形的變形是：鋼絲繩的縱向軸線成螺旋線形狀。這種變形不一定導致任何強度上的損失，但如變形嚴重即會產生跳動造成不規則的傳動。時間長了會引起磨損及斷絲。
出現波浪形時，在鋼絲繩長度不超過25d的范圍內，若d1≥4d/3，則鋼絲繩應報廢。
式中d為鋼絲繩的公稱直徑；d1是鋼絲繩變形后包絡的直徑。
- 籠狀畸變
這種變形出現在具有鋼芯的鋼絲繩上。當外層繩股發生脫節或者變得比內部繩股長的時候就會發生這種變形?；\狀畸變的鋼絲繩應立即報廢。
- 繩股擠出
這種狀況通常伴隨籠狀畸變一起產生。繩股被擠出說明鋼絲繩不平衡。繩股擠出的鋼絲繩應立即報廢。
- ?鋼絲擠出
此種變形是一部分鋼絲或鋼絲束在鋼絲繩背著滑輪槽的一側拱起形成環狀。這種變形常因沖擊載荷而引起。若此種變形嚴重時，則鋼絲繩應報廢。
- ?繩徑局部增大
鋼絲繩直徑有可能發生局部增大，并能波及相當長的一段鋼絲繩。繩徑增大通常與繩芯畸變有關(如在特殊環境中，纖維芯因受潮而膨脹)，其必然結果是外層繩股產生不平衡，而造成定位不正確。
繩徑局部嚴重增大的鋼絲繩應報廢。
- ? 扭結
扭結是由于鋼絲繩成環狀在不可能繞其軸線轉動的情況下被拉緊而造成的一種變形。其結果是出現捻距不均而引起格外的磨損，嚴重時鋼絲繩將產生扭曲，以致只留下極小一部分鋼絲繩強度。
嚴重扭結的鋼絲繩應立即報廢。
- ?繩徑局部減小
鋼絲繩直徑的局部減小常常與繩芯的斷裂有關。應特別仔細檢驗靠繩端部位有無此種變形。
繩徑局部嚴重減小的鋼絲繩應報廢。
- 部分被壓扁
鋼絲繩部分被壓扁是由于機械事故造成的。嚴重時，則鋼絲繩應報廢。
- 彎折
彎折是鋼絲繩在外界影響下引起的角度變形。
這種變形的鋼絲繩應立即報廢。
- 由于熱或電弧的作用而引起的損
鋼絲繩經受了特殊熱力的作用其外表出現可資識別的顏色時，該鋼絲繩應予報廢。
鋼絲繩的使用與安全直接相關，請大家不要心疼報廢的鋼絲繩，以安全為重，別拿自己或別人的財產和生命開玩笑。
